【橡膠接頭產品說明】新躍牌橡膠接頭技術資料

橡膠接頭又稱可曲撓橡膠接頭，橡膠軟接頭，橡膠柔性接頭，軟接頭，減振器、管道減震器、避震喉等，是一種高彈性、高氣密性，耐介質性和耐氣候性的管道接頭。 該產品利用了橡膠的彈性、高氣密性、耐介質性、耐候性和耐輻射性等有點，采用高強度、冷熱穩定性強的聚酯簾子布斜交與之復合后，經過高壓、高溫模具硫化而成。

特點：

內部致密度高、能承受較高壓力、彈性變形效果好。

優點：優質橡膠接頭推薦商引

減少震動、降低噪音、伸縮性好，使用方便。

用途：

與泵、閥門的連接、消防器材，震動較大的管道、冷熱變化頻繁的管道。

適用介質：

海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、蒸汽和顆粒粉狀。

安裝說明：

1、橡膠軟接頭在安裝時嚴禁超位移極限安裝。 　　

2、平地、懸空、垂直安裝橡膠接頭時,橡膠接頭的實際工作軸向位移壓力小于管道的支撐力,否則應該安裝防拉脫裝置，以防止工作時受壓拉脫。 　　

3、管道必須有固定支撐或固定托架，固定托架的力必須大于軸向力。垂直安裝和架空安裝時產品兩端需安裝相應的固定支架和受力支架，以防止工作受壓后拉脫。 　　

4、安裝螺栓要對稱逐步加壓擰緊，以防局部泄露。 　　

5、安裝時應遠離熱源，嚴禁使用不符合本產品要求的介質。 　　

應用范圍：由于可曲撓橡膠軟接頭有良好的綜合性能，主要用于原水和污水的提升和輸送，火力發電廠的給水和冷卻循環水，冶金行業，冷凝水，化工行業的化學物質的管道輸送，石化行業的冷卻，稀釋及其它行業長短距離管線間的柔性連接。因為橡膠具有較高的耐磨性，還適用于一切行業的粒狀和粉狀及汽體的低溫輸送。

連接方式：

一般有絲扣連接、法蘭連接、卡箍連接等等。

執行標準：

HCRJ 070-1999

橡膠軟接頭材質：

橡膠軟接頭球體是由內膠層、增強層有多層刮膠錦綸簾子布、外膠層復合的橡膠管組成。根據介質不同所采用的橡膠材質也不同，有天然膠、丁苯膠、丁基膠、丁腈膠、三元乙丙膠、氯丁膠、硅橡膠、氟橡膠等等。分別具有耐熱、耐酸、堿、耐腐蝕、耐磨、耐油等功能。

橡膠軟接頭具體分類有：

KXT/型可曲撓合成橡膠軟接頭，KST-F型可曲撓雙球體橡膠軟接頭，KST--L型可曲撓雙球體絲連橡膠軟接頭，KYT型彈力管道減震器（異徑接頭），FPT型風機盤管橡膠軟接頭，JXD型橡膠隔振墊，KWT型可曲撓合成橡膠彎頭。

使用介質

耐油橡膠接頭，耐高溫橡膠接頭，耐酸堿橡膠接頭，耐磨橡膠接頭，耐海水橡膠接頭，耐腐蝕橡膠接頭，內部耐油，外部耐高溫橡膠接頭，耐負壓橡膠接頭

橡膠球體材質

橡膠接頭球體是由內膠層、增強層有多層刮膠錦綸簾子布、外膠層復合的橡膠管組成。根據介質不同所采用的橡膠材質也不同，有天然膠、丁苯膠、丁基膠、丁腈膠、三元乙丙膠、氯丁膠、硅橡膠、氟橡膠等等。分別具有耐熱、耐酸、堿、耐腐蝕、耐磨、耐油等功能。

橡膠接頭分類：KXT型可曲撓合成橡膠接頭，上海KST-L型可曲撓雙球體橡膠接頭，KST-F型可曲撓雙球體絲連橡膠接頭，KYT型彈力管道減震器（異徑接頭），PTF型風機盤管橡膠接頭，JXD型橡膠隔振墊，KWT型可曲撓合成橡膠彎頭，ZT、ZTB、ZTG型阻尼彈簧隔振器，WHS型彈性吊架等。

按外形分為：同心同徑、同心異徑、偏心異徑。

按結構分為：單球體、雙球體、多球體、彎頭球體。

按連接形式分為：法蘭連接、螺紋連接、螺紋管法蘭連接。

按工作壓力分：0.25MPa、0.6MPa、1.0MPa、1.6MPa、2.5MPa、6.4MPa六個等級。

性能特點：

1、體積小、重量輕、彈性好、安裝維修方便。 　　

2、安裝時可產生橫向、軸向、角向位移，不受管道不同心，法蘭不平行的限制。 　　

3、工作時可降低結構傳遞噪音，吸振能力強。

使用安裝

　1、可曲撓橡膠接頭管道施工時，必須讓其處于自然狀態，不要人為的在安裝時產品產生人為變形。當管道介質為耐酸堿、油、高溫及其他特殊材料時應選用高于管道工作壓力一個檔位的接頭。 　　

2、連接橡膠接頭的法蘭應是閥門法蘭或符合 GB/T9115.1(RF)的法蘭。 　　

3、可曲繞橡膠接頭正常適用介質是溫度0-60°C的普通水，特殊介質如：油、酸堿、高溫及其他腐蝕性和質地堅硬的情況下，應選用相對應得特耐材料橡膠接頭，不可盲目串用或通用。 　　

4、可曲撓橡膠軟接頭使用在水泵進出口時，應位于水泉一側，與水泉之間應安裝金屬變徑接頭，且安裝在變徑的大口徑出處。 　　

5、當管道位移量大于等于接頭的最大補償量時，應增加接頭的數量來平行位移量，嚴禁為了調整管道的超差，使接頭處于極限的撓曲位移和偏差狀態，更不能超限度（伸縮、位移、偏轉等），使用具體安裝數據見下表。 　　

6、高層給水或懸空給水，管道應固定在吊架、托架或錨架上，且不能讓接頭承受管道自身重量和軸向力，否則接頭應配備防拉脫裝置(其承受力必須大于管道軸向力)。 　　

7、安裝橡膠接頭時，螺栓的螺桿應伸向接頭外側，每一法蘭端面的螺栓按對角加壓的方法反復均勻擰緊，防止壓偏。絲扣接頭應使用標準扳手勻力擰緊，不要用加力稈加力使活接頭滑絲、滑棱和斷裂，而且要定期檢查，以免松動造成脫盤或滲水。 　　

8、橡膠軟接頭在初次承受壓力（如：安裝試壓等）后或長期停用再次啟用前，應將螺栓重新加壓擰緊再投入運行。 　　

9、使用或儲存橡膠軟接頭，應避免高溫、臭氧油及酸堿環境。用在室外或向陽迎風的管道應搭建遮陽架，嚴禁暴嗮、雨淋、風濁。接頭表面嚴禁刷漆和纏繞保溫材料。因橡膠制品存在老化問題，應及時檢查更換。

使用范圍

由于可曲撓橡單球體膠接頭具有良好的綜合性能，所以它廣泛用于化工、建筑、給水、排水、石油、輕重工業、冷凍、衛生、水暖、消防、電力等基礎工程。

使用說明：

高層給水使用橡膠接頭時，管道必須有固定支撐或固定托架，否則產品應安裝防拉脫裝置。固定支撐或托架的力必須大于軸向力，否則也應安裝防拉脫裝置。

適用介質：

根據材料不同可制成耐酸、耐堿、耐腐蝕、耐油、耐高溫、耐低溫、耐磨等各個品種，適應多種介質和環境

安裝方法：

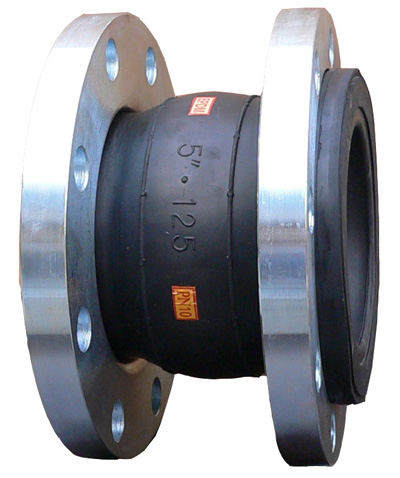

橡膠接頭又名橡膠軟接頭、可曲撓橡膠接頭、避震喉、減振器、是八十年代由美國引進到我國，主要作用在管道中起減振降噪等作用，中間是復合橡膠經高溫硫化而成，兩端為鋼制法蘭，法蘭面有開槽，橡膠球體可扣在法蘭槽內以防止拉脫，一般壓力有0.6MPa,1.0MPa,1.6MPa,如管道位移力較大，需在法蘭上安裝防拉脫限位裝置，管道壓力過大時，可選擇全密封面橡膠接頭，俗稱大翻邊橡膠接頭，新躍供水材料有限公司專業生產50MM--2200MM翻邊球體，密封更好，更耐壓，更持久。橡膠接頭在安裝時注意：1：可曲撓橡膠接頭在安裝時嚴禁超位移極限。2：安裝螺栓要對稱，逐步加壓擰緊，以防局部泄露。3：平地、懸空、垂直安裝橡膠接頭時，橡膠接頭的實際工作軸向位移壓力應小于管道的支撐力，否則應安裝防拉脫裝置以防止工作受壓拉脫。4：橡膠接頭應遠離熱源，臭氧區域，嚴禁強輻射光線照射。暴曬和使用不符合本產品要求的介質。5：橡膠接頭在運輸、裝卸、安裝時、嚴禁銳利器具劃破表面密封面。6：DN200MM以上產品在安裝時，請用蝶閥專用法蘭或者小口徑法蘭，以免防止在安裝后出現法蘭拉脫、漏水、滲水現象。如有其它問題請聯系我公司 　　一般有絲扣連接、法蘭連接、卡箍連接等等。
