FUB型風道橡膠補償器

風道橡膠補償器產品簡介：該系列產品分為FDZ、FVB、FUB、XB四種型號，風道橡膠補償器由橡膠和纖維織物復合材料、鋼制法蘭、套筒、保溫隔熱材料組成，主要用于各種風機、風管之間的柔性連接，其功能是減震、降噪、密封…

產品介紹相關產品相關資訊立即訂購 阿里巴巴入口鏈接

【好管道新躍造】

鞏義市新躍供水材料有限公司專業生產各種型號補償器，型號齊全，質量保證，支持來圖定制。

（1）FUB型風道橡膠補償器均按國標標準加工制作，口徑不同，高度不同。如有特殊長度要求，波數要求請及時聯系QQ在線客服2172152931或者加WEIXIN：13253475755

（2）隨貨發檢驗報告、合格證等資料。

（3）承接各種大型工程，如：【中國水利水電第十一工程局有限公司安裝分局武漢泵站DN2800\DN3200柔性、剛性防水套管；蘭州市政建設集團有限責任公司；合肥地鐵2號線；江蘇江都建設集團有限公司；陜西華海水利工程有限公司；新疆和山巨力化工有限公司；北京興順康蘭工程機械有限公司等等】

（4）出口孟加拉污水處理廠工程，中南亞等地區

（5）報價均為出廠價，不含稅運。可開13％增值稅專用發票，如需含稅運請?zhí)崆罢f(shuō)明。

（6）產品型號過多，價格無法一一注明，下單前請咨詢電話：13140182505、13253475755

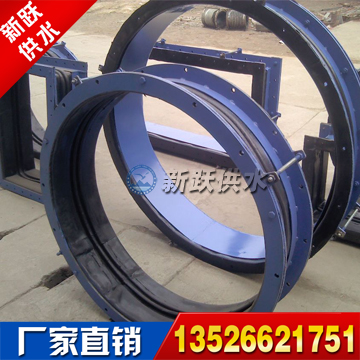

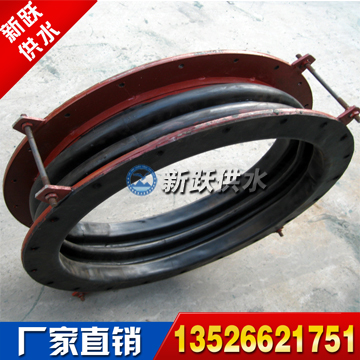

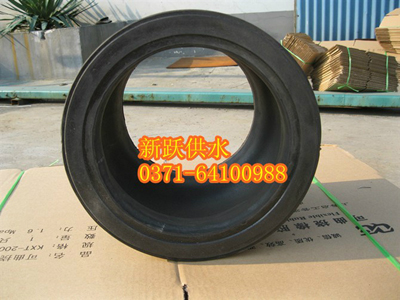

······以下圖片均為新躍供水廠家實景實地拍攝，盜圖必究！······

風道橡膠補償器產品簡介：
該系列產品分為FDZ、FVB、FUB、XB四種型號，風道橡膠補償器由橡膠和纖維織物復合材料、鋼制法蘭、套筒、保溫隔熱材料組成，主要用于各種風機、風管之間的柔性連接，其功能是減震、降噪、密封、耐介質、便于位移和安裝，是環境保護領域中一種極為理想的減震、降噪、消煙除塵的最佳配套件。

風道橡膠補償器產品特性：
1、橡膠和纖維織物具有良好的反復位移(變化)還原性，能在較小尺寸范圍內提供較大的多維方向補償，能較好的消除各種管道安裝連接時產生的多向誤差。
2、橡膠和纖維織具有優越的吸聲隔震功能，能有效的減少和消除鍋爐、風機等系統品聲和震動的傳遞。
3、橡膠和纖維織無力的傳遞損耗，減少了設計程序，無需增加其它輔助設施。
4、橡膠和纖維織及隔熱材料具有較高耐熱和耐腐蝕性能，永不生銹，減少維修費用。
5、橡膠和纖維織具有優異的氣密性和柔順性、能保證輸送介質無泄漏和反復位移后恢復原狀。

安裝簡要說明：
　　1、安裝長度由用戶在設計中選定，訂貨時未注明者按L=350mm的供貨。
　 2、表中重量按一般安裝長度L=350mm計算。
　　3、接頭中間有支撐架，支撐架在安裝前應保持不脫，待螺栓上緊后將其全部打掉，以保證安裝合理，使其各項物理機械性能真正起到作用
　　4、各規格安裝尺寸公差應符合下表

規格	軸向位移（ mm ）		徑向位移（ mm ）	角度公差（度）
規格	伸長	壓縮	徑向位移（ mm ）	角度公差（度）
300 以下	3	3	2	2
350-500	3	4	3	4
600-1000	4	6	4	4
1200-2000	5	6	5	3
2000 以上	5	8	5	3

FUB型風道橡膠補償器技術參數：

技術性能	FVB	FUB
補償長度	±100mm	±90mm
工作壓力	≤4500pa	≤4500pa
溫度范圍	-40℃-300℃	-40℃-300℃
安裝長度	300-450mm	300-450mm
拉伸長度變化率	≤15%	≤15%
兩端之支架間距之和		≤50m
兩端滑動支架間距		2-4m
膠料性能
拉伸強度	≥12MPa	≥12MPa
扯斷伸長率	≥300%	≥300%
扯斷永久變形	≤25%	≤25%
硬度	58±30	58±30
熱空氣考化	70℃×72h	70℃×72h
扯斷伸長變化率	≥20%	≥20%

型號（mm）	管外徑 D	D1	D2	D3	法蘭厚度mm	連接螺栓數量 n×фM	重量 kg
FUB800	812	950	1000	850	8	24×M22	184.6
FUB900	912	1050	1100	950	8	24×M22	203.6
FUB1000	1012	1150	1200	1052	10	30×M22	221.9
FUB1100	1112	1250	1300	1152			240.7
FUB1200	1212	1350	1400	1252			259.5
FUB1300	1312	1450	1500	1352			278.3
FUB1400	1412	1550	1600	1452		30×M22	357.3
FUB1500	1512	1650	1700	1552		36×N22	391.2
FUB1600	1614	1750	1800	1654	10		426.3
FUB1700	1714	1850	1900	1754			449.7
FUB1800	1814	1950	2000	1854		44×M22	481.0
FUB1900	1914	2050	2120	1954			533.4
FUB2000	2016	2170	2240	2056			619.9
FUB2100	2116	2270	2340	2156	12	54×M30	753.3
FUB2200	2216	2370	2440	2256			785.3
FUB2300	2316	2470	2540	2356			817.2
FUB2400	2416	2570	2640	2456			849.2
FUB2500	2516	2670	2740	2556			881.2
FUB2600	2616	2770	2840	2656	14	64×M30	913.2
FUB2800	2816	2970	3040	2856			986.5
FUB3000	3016	3170	3240	3056			1050.5
FUB3200	3216	3370	3440	3256			114.6
